Wybór między szyną Weavera a Picatinny to nie kwestia estetyki, lecz inżynierskiej precyzji, która bezpośrednio wpływa na powtarzalność Twojego strzału. Choć oba standardy wyglądają podobnie, różnią się kluczowymi wymiarami, takimi jak szerokość rowka i rygorystyczne zachowanie stałych odstępów między nacięciami. Zrozumienie tych technicznych subtelności jest niezbędne, aby uniknąć bolesnego problemu utraty "zera" po każdym demontażu lunety lub kolimatora. Przeczytaj nasz najnowszy artykuł, w którym rozkładamy fizykę obu montaży na czynniki pierwsze, pomagając Ci podjąć świadomą decyzję opartą na faktach, a nie marketingowych sloganach.
- dodano: 28-04-2026
Z łowiska na front i z powrotem: ewolucja systemów montażowych
Jest mroźny, grudniowy poranek na otwartej osi long-range. Temperatura spada poniżej zera, a wiatr potęguje uczucie chłodu. Próbujesz szybko przepiąć sprawdzoną lunetę z karabinu treningowego na docelowy sztucer precyzyjny. Oddajesz strzał kontrolny i ze zdumieniem stwierdzasz, że punkt trafienia przesunął się o kilkanaście centymetrów. Problem nie leży w amunicji ani w lufie. Winny jest montaż optyki na broni, który nie zagwarantował odpowiedniego powrotu do punktu zerowego. Sytuacja na strzelnicy to tylko utrata punktów i amunicji, ale w łowisku taki błąd prowadzi do postrzałka, łamiąc podstawowe zasady etyki łowieckiej oraz bezpieczeństwa (BLOS).
Stabilne połączenie celownika z komorą zamkową to absolutny fundament celnego strzału. Nawet najdroższa optyka zawiedzie, jeśli interfejs łączący ją z bronią będzie miał luzy. Aby zrozumieć, jak uniknąć takich błędów, musimy przyjrzeć się fizyce dwóch najpopularniejszych standardów: szynie Weavera oraz jej wojskowemu następcy, czyli szynie Picatinny.
Szyna Weavera: pionier modułowych systemów montażu
W połowie XX wieku William R. Weaver stworzył system, który zrewolucjonizował rynek. Zaproponował szynę o trapezowym przekroju, na którą nasuwało się obejmy, a następnie blokowało je poprzecznymi śrubami wchodzącymi w wyfrezowane rowki. Szyna Weavera zaoferowała strzelcom nieznaną dotąd elastyczność.
Z punktu widzenia mechaniki, profil tej szyny ma szerokość 7/8 cala (ok. 22 mm). Najważniejszym parametrem jest jednak szerokość rowka montażowego, która w tym standardzie wynosi dokładnie 0.180 cala (4.57 mm). Z perspektywy współczesnego strzelectwa precyzyjnego system ten ma jedną istotną wadę: brak ścisłej standaryzacji odległości między poszczególnymi rowkami. Producenci broni często frezowali je w miejscach uznanych za wygodne dla konkretnego modelu komory zamkowej. Powoduje to, że jednoczęściowy montaż o stałym rozstawie rygli może po prostu nie pasować do konkretnej bazy Weavera.

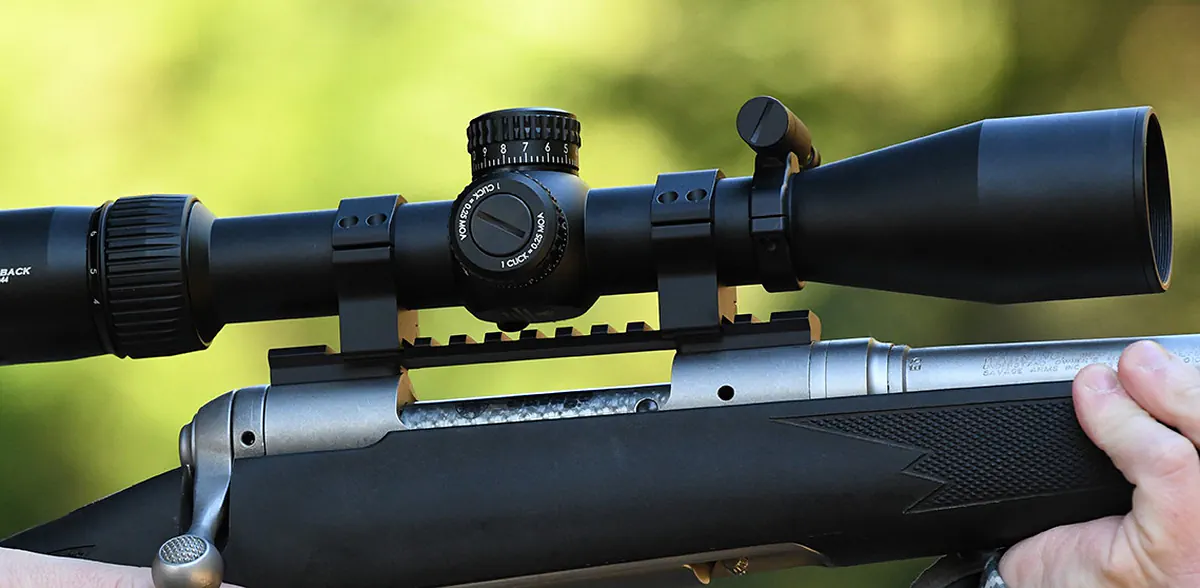

Szyna Picatinny (MIL-STD-1913): krok w stronę absolutnej powtarzalności
Brak spójności wymiarowej zaczął stanowić ogromny problem dla wojska, które wymagało szybkiej i bezproblemowej wymiany celowników optycznych, noktowizyjnych czy kolimatorów bez konieczności ponownego przystrzeliwania broni. W 1995 roku inżynierowie z Picatinny Arsenal opracowali ujednolicony standard, znany oficjalnie jako MIL-STD-1913.
Szyna Picatinny zachowała ogólny profil swojego poprzednika, ale narzuciła rygorystyczne tolerancje produkcyjne. Zwiększono szerokość rowka do 0.206 cala (5.23 mm). Co więcej, wprowadzono bezwzględny wymóg utrzymania stałej odległości między środkami sąsiadujących rowków, wynoszącej 0.394 cala (10.01 mm). Taka standaryzacja sprawia, że utrzymanie zera w lunecie po jej demontażu i ponownym założeniu staje się w pełni osiągalne, o ile dysponujemy wysokiej klasy montażem taktycznym powracającym do zera (Return-to-Zero).

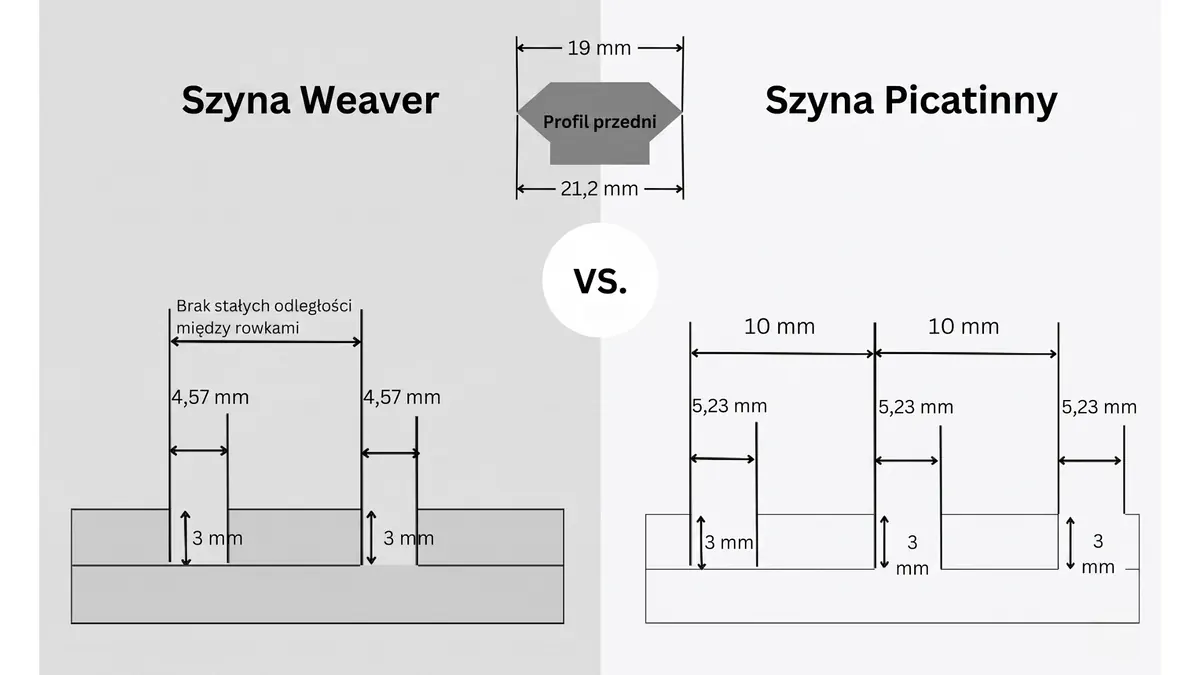

Główne różnice w parametrach technicznych i mechanice
Siły działające na optykę podczas odrzutu broni są potężne. Celownik wraz z montażem dąży do pozostania w spoczynku, podczas gdy broń cofa się gwałtownie. Za pochłanianie tych wektorów sił odpowiadają poprzeczne rygle (kołki oporowe) opierające się o przednią ścianę rowka w szynie. Różnice wymiarowe determinują wytrzymałość całego układu.
| Parametr | Szyna Weavera | Szyna Picatinny (MIL-STD-1913) |
|---|---|---|
| Szerokość rowka montażowego | 0.180 cala (4.57 mm) | 0.206 cala (5.23 mm) |
| Rozstaw rowków (odległość środków) | Niestandaryzowany (zmienny, zależny od bazy/producenta) | Ściśle stały: 0.394 cala (10.01 mm) |
| Głębokość rowka | Niestandaryzowana (zależna od producenta) | 0.118 cala (3.00 mm) |
| Szerokość bazowa i profil | 7/8 cala (ok. 22 mm), profil trapezowy | 7/8 cala (ok. 22 mm), rygorystyczne tolerancje kątów |
| Kompatybilność z ryglem oporowym | Przyjmuje wyłącznie rygle w węższym standardzie Weaver | Przyjmuje grubsze rygle Picatinny oraz węższe Weaver |
| Standaryzacja techniczna | Brak ścisłej normy (autorski projekt z połowy XX w.) | Wojskowa norma MIL-STD-1913 (wprowadzona w 1995 r.) |
| Utrzymanie "zera" (Return-to-Zero) | Niska/Średnia powtarzalność przy częstym demontażu | Bardzo wysoka powtarzalność dzięki stałym odstępom |
| Zalecane zastosowanie | Klasyczne sztucery myśliwskie, montaż optyki na stałe | Karabiny precyzyjne PRS, taktyka, termowizja, dynamika |
Zestawienie praktyczne: wady i zalety obu systemów
Szyna Weavera
- Zaleta: Lekkość i estetyka. Dzięki mniejszej liczbie nacięć szyna jest lżejsza i mniej rzuca się w oczy, co ma znaczenie przy klasycznych sztucerach o smukłej linii.
- Zaleta: Koszt i dostępność. Jest to standard często fabrycznie montowany w budżetowych karabinkach bocznego zapłonu i starszych modelach broni myśliwskiej.
- Wada: Brak powtarzalności rozstawu. Nieprzewidywalne odległości między rowkami uniemożliwiają stosowanie nowoczesnych montaży jednoczęściowych.
- Wada: Mniejsza wytrzymałość mechaniczna. Węższe rowki (4.57 mm) oferują mniejszą powierzchnię styku dla rygla oporowego, co przy kalibrach magnum może prowadzić do szybszego zużycia krawędzi szyny.
Szyna Picatinny (MIL-STD-1913)
- Zaleta: Absolutna modułowość. Każde akcesorium zgodne ze standardem NATO będzie pasować do każdej szyny Picatinny, niezależnie od producenta broni.
- Zaleta: Powrót do zera (Return-to-Zero). Precyzyjne wymiary pozwalają na wielokrotny demontaż i montaż optyki przy zachowaniu tego samego punktu trafienia.
- Zaleta: Wytrzymałość na odrzut. Szersze i głębsze rowki lepiej absorbują energię strzału, chroniąc montaż przed przesunięciem.
- Wada: Masa i gabaryty. Pełnowymiarowa szyna Picatinny dodaje broni wagi i może posiadać ostre krawędzie, które bez osłon bywają niekomfortowe dla dłoni.
- Wada: Cena. Ze względu na rygorystyczne tolerancje produkcyjne (norma MIL-SPEC), wysokiej klasy szyny i montaże Picatinny są zazwyczaj droższe od swoich odpowiedników w systemie Weaver.
Optyka i akcesoria: co realnie zamontujesz na swojej szynie?
Wybór szyny bezpośrednio determinuje to, jak bardzo modułowy może być Twój system strzelecki. Szyna Picatinny otwiera drogę do zaawansowanych rozwiązań taktycznych i łowieckich.
Na szynie zgodnej z normą MIL-STD-1913 bez przeszkód osadzisz:
- Celowniki termowizyjne i noktowizyjne – wymagające sztywnego połączenia ze względu na masę.
- Nasadki termowizyjne – do błyskawicznej konwersji sztucera w zestaw nocny.
- Kolimatory z powiększalnikami – idealne do strzelectwa dynamicznego.
- Bipody – kluczowe dla stabilizacji w strzelectwie dalekodystansowym.
Kompatybilność krzyżowa: czy osprzęt z Weavera pasuje na Picatinny?
Zasada kompatybilności szyn celowniczych opiera się na prostym prawie fizyki i geometrii. Pierścienie i montaże zaprojektowane dla węższych szczelin Weavera (4.57 mm) fizycznie zmieszczą się w szerszych rowkach Picatinny (5.23 mm). Zjawisko to pozwala na montaż starszej optyki na nowoczesnej broni, choć należy pamiętać, że mniejszy rygiel w szerszym rowku może tworzyć minimalny luz. Zawsze należy dociskać montaż w kierunku lufy przed ostatecznym dokręceniem śrub, aby zniwelować siły odrzutu.
Sytuacja odwrotna jest z reguły niemożliwa. Masywny montaż w standardzie MIL-STD-1913, wyposażony w szerokie rygle oporowe, nie wejdzie w wąskie nacięcia bazy Weavera. Niedopuszczalne jest ręczne "dopasowywanie" elementów za pomocą pilnika. Narusza to osiowość układu i zagraża integralności konstrukcji, co może doprowadzić do zerwania optyki w trakcie strzału.
Dobór standardu do profilu strzelca i myśliwego
Wybór między systemami powinien podyktowany być rodzajem uprawianej aktywności strzeleckiej. Tradycyjna szyna Weavera doskonale sprawdza się w klasycznych sztucerach myśliwskich, w których luneta osadzana jest na stałe w dwuczęściowych bazach. Jeśli myśliwy nie planuje rotować sprzętem, a celownik ma służyć do typowych polowań na rozsądnych dystansach, starszy system zapewni wystarczającą stabilność.
Dla pasjonatów strzelectwa dynamicznego, zawodników PRS (Precision Rifle Series) oraz myśliwych korzystających nocą z zaawansowanych nasadek termowizyjnych, standard Picatinny jest absolutnym obowiązkiem. Pełna przewidywalność wymiarowa umożliwia tworzenie spójnych systemów modułowych, gdzie każda zamiana kolimatora na lunetę biegową (LPVO) przebiega bezboleśnie i bez ryzyka utraty punktu celowania.
Podsumowanie: precyzja zaczyna się od fundamentu
Wybór między systemem Weavera a standardem wojskowym sprowadza się ostatecznie do oczekiwań względem powtarzalności i modułowości sprzętu. Starsze rozwiązanie wciąż z powodzeniem funkcjonuje na tradycyjnych jednostkach myśliwskich, gdzie montaż optyki na broni ma charakter stały, a specyfika łowiska nie wymaga ciągłej rotacji akcesoriów. Zapewnia tam solidne oparcie, o ile nie ingerujemy w układ po przystrzelaniu.
Jeśli jednak na osi strzeleckiej walczysz o ułamki MOA, regularnie zmieniasz konfigurację celowników lub korzystasz z ciężkiej nasadki noktowizyjnej, szyna Picatinny staje się jedynym rozsądnym wyborem. Gwarantuje ona bezwzględną zgodność wymiarową, która w połączeniu z odpowiednio dokręconym montażem taktycznym pozwala w pełni polegać na powtarzalności. Solidny interfejs między komorą zamkową a celownikiem to pierwszy krok do oddania etycznego, precyzyjnego i w pełni kontrolowanego strzału.
Najczęściej zadawane pytania (FAQ)
Czy istnieje nowszy standard niż szyna Picatinny?
Tak. W 2009 roku wprowadzono szynę NATO STANAG 4694. Zachowuje ona wymiary standardu Picatinny (jest w pełni kompatybilna wstecz), ale zmienia filozofię punktów styku. W STANAG 4694 akcesoria dociskane są do górnej płaszczyzny szyny, a nie tylko do bocznych skosów, co znacząco poprawia stabilność ciężkiej optyki elektro-optycznej.
Jak mocno dokręcać śruby na szynach montażowych?
Optykę zawsze należy montować z użyciem klucza dynamometrycznego. Wartości momentu obrotowego podawane są przez producentów sprzętu najczęściej w jednostkach in-lbs (funt na cal) lub Nm (niutonometr). Zbyt słabe dokręcenie spowoduje pływanie zera, natomiast zbyt mocne – zmiażdżenie tubusu lunety, co uszkodzi delikatne mechanizmy paralaksy i wież celowniczych. Z reguły obejmy tubusu dokręca się siłą około 15-18 in-lbs, a śruby mocujące bazę do komory zamkowej siłą 20-25 in-lbs (zawsze należy weryfikować instrukcję).
